以下是:下关下关【本地】螺杆式启闭机,启闭机闸门来图定制量大从优的图文介绍

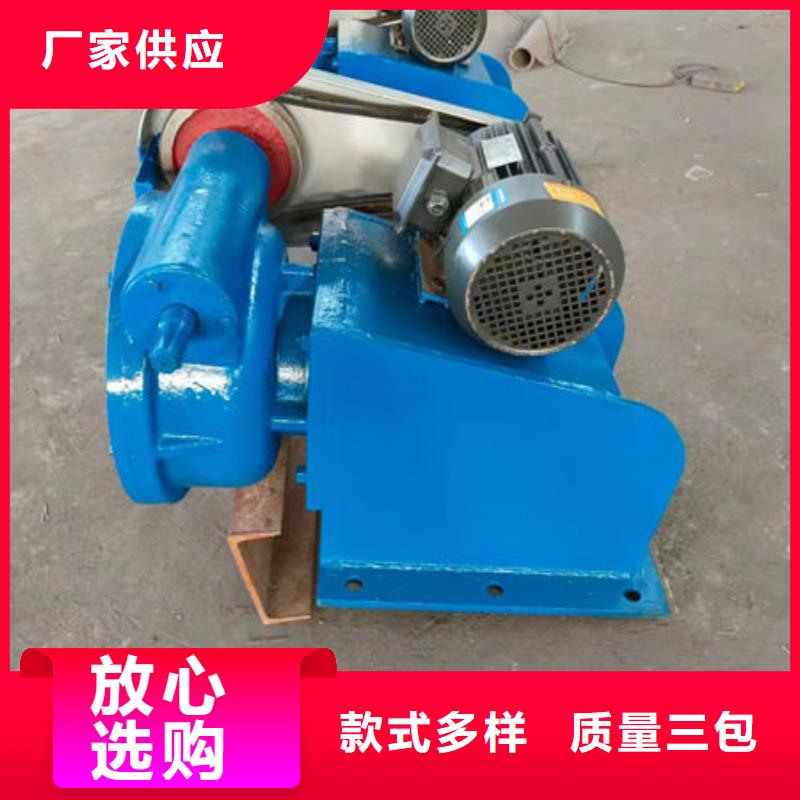

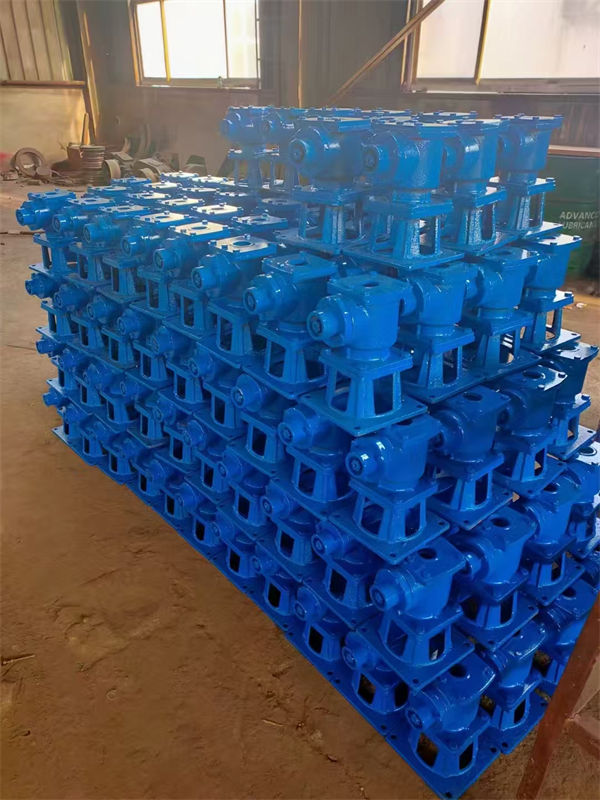

@ 1. 概述 LQDW型电、手动螺杆启闭机具有超负荷停机保护、事故报警显示、上下行程限位控制等功能，具有电手动切换机构自动切断电源、现场与遥控、与机联控功能，应用于水利水电、火力发电厂、核电站、市政、环保等泵站进出口闸门的开启和关闭，应用于工农业水渠的进、出口闸门截流的开启和关闭，应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。对于双吊点电手启闭机，所配电动装置与单吊点一致。该启闭机所用电动装置为密封户外型，可根据用户要求制成“三防型”(防霉、防潮、防盐雾)。 2. 型号说明 LQDW 启闭吨位（KN） 电手动螺杆启闭机 举例：LQDw－50型启闭机，指公称启门力50KN（即5吨），电手动螺杆启闭机。 3． 结构原理及操作程序 LQDW型电手动启闭机由电动装置、机座、丝杆、护罩及电气控制箱等组成，电动装置由专用电机、减速机构、转矩控制机构、行程控制机构、位置指示机构、手/电动转换机构及现场操作机构组成。本启闭机由电动机或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转驱动传动螺母(或螺杆)转动，使螺杆作垂直升降运动，从而作开启或关闭闸门。 (1)专用电机：为YDF电机。它是根据电动装置的工作特点及一般闸门使用工况而设计制造的闸门专用电机。 (2)减速机构：为同轴式。由一级蜗杆、蜗轮组成。 (3)行程控制机构：用来指示闸门的开启和关闭位置，由齿轮传动部分、计数器和大触点控制部分组成。 (4)位置指示机构：用来指示闸门的开启和关闭程度。由一组传动齿轮、指针、开度盘（270°指示）组成。同时装有电位器用来将闸门的开度电号发送至控制室。 (5)转矩控制机构：用来控制电动装置的输出转矩的大小。由转矩轴、触板、控制器上“调整”旋钮）可以调整开度表的“满度”。（3） 控制器结构说明及注意事项 a. 控制器外形及开孔尺寸 b.控制器表盘上的电器元件的作用： 开度表：闸门开启、关闭的程度。 白色指示灯：电源指示。黄色指示灯：过转矩指示。 远控开关：拨到远控位置，可实现远距离操作。 闸开按钮：控制闸开，闸门全开的灯光指示（红色指示灯）。 闸关按钮：控制闸关，闸门全关的灯光指示（绿色指示灯）。 停止按钮：按闸门停止在全开到全关位置中任意位置时的按钮。 c.注意事项： 控制器按端子接线图接线。 支撑架由使用单位根据安装条件自行配制。 当控制器需要进行修理和检查时，需打开后罩，拆除端子板上的引线，旋下固定螺钉，方可抽出机芯。 5.技术参数和性能参数 （1）控制器：380V 50HZ 三相四线制 （2）工作环境 a.不含爆炸性和强腐蚀性气体。 b.温度范围为－30℃～40℃。 C.相对湿度不大于80％。 d.海拔高度不大于2000m。 e.无强烈震动。 基本性能参数表 6. 安装与调整 6.1安装前，安装人员应熟悉设备性能和操作方法，确定启闭机螺杆行程与所配套的闸门安装尺寸，以保证闸门能够全部开启或关闭。 6.2电动启闭机通常与闸门配套安装,根据工程具体位置的需要，启闭机安装分为四种形式，供用户参照使用。 a. 予留孔洞式 ( 表二 电动启闭机安装基本技术参数) b .予埋钢板式 ( 表二 电动启闭机安装基本技术参数) c .穿孔式 ( 表二 电动启闭机安装基本技术参数) 6.3 一般情况下，电动启闭机应垂直安装(即螺杆中心垂直于水平面
螺杆式启闭机的安装步骤：
1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180°；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔稳和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、 对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、 在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。
螺杆式启闭机调试方法及注意事项：
1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。
2、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。
【学员问题】螺杆式启闭机安装规定？
【解答】1、螺杆式启闭机运到现场后，应对其主要零部件进行复测，必要时，应对设备进行分解、清洗、检查。
2、螺杆式启闭机安装应根据起吊中心线找正，其纵、横中心线偏差不应超过±3mm，高程偏差不应超过±5mm，水平偏差不应大于0.5/1000.
3、螺杆与闸门连接前，其不垂直度不应大于2/1000，螺杆下端如与滑块装置连接时，其倾斜方向应与滑块槽倾斜方向一致。
4、对于装有过载保护装置和行程开关的螺杆式启闭机，该装置的动作应灵敏、准确、可靠。
耀禹水利机械厂自投产以来，通过优良的 球墨铸铁闸门、产品性能和完善的售后服务体系逐步赢得了客户的信赖并全国各地。公司一贯坚持以人为本的管理理念，人才荟萃是我们创新发展的基础，质优量大是我们竞争前进的优势。我们的生产工艺规范，技术力量雄厚，可根据客户要求和使用环境不同制造出符合客户需求的 球墨铸铁闸门、。
4安装质量的检测
4.1闸门运行灵敏度的检测
安装完成的闸门在运行过程中要启闭灵活、运行平稳、左右平衡，无卡阻现象。
4.2启闭机的运行检测
安装完成的启闭机在运行过程中要运行平稳、无杂音、无振动、无卡阻现象且各运动部件都有充分的润滑。
